电动式移动警务室（8m至9m（不含），Ⅲ型） 森源鸿马SYH6801EVJ型8米电动移动警务室技术方案

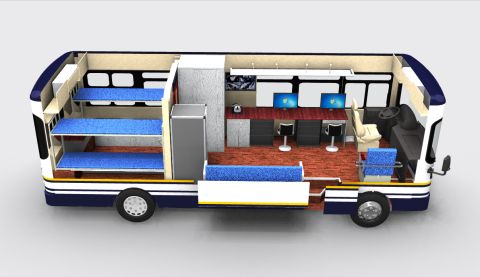

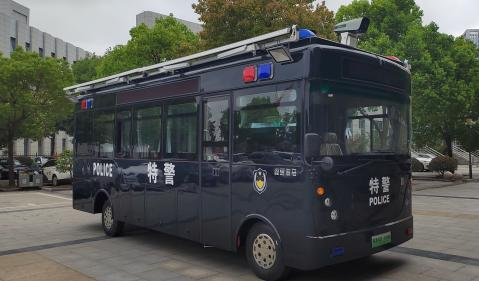

森源鸿马电动式移动警务室（8m至9m（不含），Ⅲ型）SYH6801EVJ型8米电动移动警务室外观高大，适用与公安、交警、检察院等政府部门执勤。它由五大系统组成：车辆行驶系统、警用装备系统、监控传输系统、电源系统和生活设施。

车辆行驶系统:采用特制底盘。拥有过硬的安全技术和良好的驾驶感受。

警用装备系统：爆闪灯摄像头对犯罪分子的震慑，室内配备必要警用装备，给执勤警察提供了安全的保障。

监控传输系统：室内外配备高清摄像头，实现远程监控、移动执法。

电源系统：整车由自备电、外接电系统组成，足够满足车辆外出执勤时的电力需求。可选装发电机供应急使用。

主要性能：

1.现场应急指挥、图像釆集、处理和传输；

2.现场图像和相关信息传输；

3.广播系统功能；

4.警示警报功能；

5.应急照明功能；

6.供电系统功能；

7.现场办公功能。

创新性能描述：

1.骨架+蒙皮箱体结构；

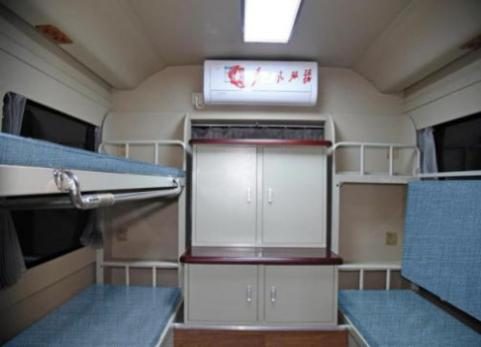

2.生活辅助设施（沙发、饮水机）；

3.装备存放设施（装备柜）；

4.总电源控制系统；

5.空气温度调节系统；

6.逆变电源、外接电源双电源系统；

7.简易消防器材；

1.

应用场景

项目意义

森源鸿马SYH6801EVJ型电动式移动警务室，用于广场、景区、繁华街道、居民区等人员密集场所的治安防控、监控监察、巡逻普查、现场执勤、维稳处突等警务工作

2.

基本要求

驱动方式

96V电力驱动

3.

长度

8m

4.

外观涂装

森源鸿马定制SYH-8WGTZ外观涂装:参照《公安派出所建筑外观形象设计规范》基本色彩和要素涂装

5.

整体结构

森源鸿马定制SYH-8ZTJG整体结构，非承载钢框架式铁蒙皮焊接封闭结构

6.

其他部位耐锈蚀

森源鸿马定制SYH6801EVJDP底盘，耐锈蚀：7年

7.

底盘耐锈蚀

5年

8.

爬坡度

15%

9.

移动速度

20公里/小时

10.

最小离地间隙

202毫米

11.

续驶里程

50公里

12.

有效制动距离

4.2米

13.

外接电源

交流 220伏

14.

动力电源

3D-210型电池总电压直流 96伏

15.

逆变电源输出功率

定制SN-3000C，标准正弦波，50HZ， 3千瓦/220伏

16.

外接电源电缆线

森源鸿马定制SYH-XP50型，线缆长度50米

17.

直流/交流输出波形

正弦波

18.

用电安全保护

正泰NXBLE系列漏电保护器

19.

电力线缆绝缘防护

双护套铜芯电缆 A 级

20.

线束、插接件阻燃安全防护

森源鸿马定制SYH -XS10型线束、插接件阻燃安全防护: V-2

21.

电源接口插件安全防护

电源接口插件安全防护:极限插接件(单相三极、防水防尘、防误插、防漏电)

22.

电器安全保护

正泰NXB系列过载、过压、超温和短路保护器

23.

避雷安全防护

正泰NXU-Ⅱ系列电子避雷器

24.

静电释放

接触式静电释放装置：森源鸿马，定制HTY1250型底盘静电带

25.

电磁兼容

干扰/抗扰，国家标准

26.

门窗玻璃抗冲击性能

森源鸿马定制SYH6801EVJBL门窗玻璃，抗冲击性能: 87.26焦耳

27.

抗风能力

8级

28.

内饰阻燃性能

森源鸿马定制SYH-8NS内饰，阻燃性能: 符合GB 8410-2006国家标准

29.

前风挡清洁

森源鸿马定制HT0411P-800903YW前风挡清洁，风挡除霜、露装置

30.

环境温度

-25度~46度

31.

相对湿度

96%

32.

涉水深度

275毫米

33.

功能设备

警用电子装备总电源控制系统

森源鸿马定制SYH-300型警用电子装备总电源控制系统，对整车电器设备进行集中控制，控制系统包含漏电保护器、电源防雷器、断路器等各种安全电器元件，可对整车电器实现过载、短路、漏电等保护

34.

警用电脑/电子装备控制系统

森源鸿马定制SYH-IC580，I5处理，8G内存，1T硬盘，2G独显，配键鼠套装

35.

350兆车载无线电台通信系统

森源鸿马定制SYH-GP860，频率范围：350-400MHz；信道数：1000个；信道间隔：25/20/12.5KHz；输出功率：1-25W

36.

警报、警示及广播系统

警报：安装森源鸿马，定制CJB-8CF-100型警报器1套，底部安装警报器喇叭，包含车内控制手柄。

警示：森源鸿马，定制TBD-51W型蜗牛警灯，安装在车辆顶部。森源鸿马，定制TBD-30-A型爆闪方灯，安装在车身两侧。森源鸿马，定制TBD-37型杠灯，安装在车辆前后保险杠处。及广播系统：森源鸿马，定制TB-320，含USB接口，2路话筒输入，3路线路输入，内置MP3播放器和FM调谐器，含喊话器，包含户外防水音柱

37.

摄录像监控系统

1、200万像素枪机，20倍光学变倍，配独立云台水平360°，1台；
2、定焦枪机：森源鸿马定制SYH-BW418，400万像素，广角180°，3台；
3、半球摄像机：森源鸿马定制SYH-DC228，200万像素，2.8mm镜头，内置拾音器，1个；
4、硬盘录像机：森源鸿马定制SYH-DVR108(配2T硬盘)，输入带宽：80Mbps；接入能力：8路H.264、H.265格式高清码流接入；解码能力：最大支持8×1080P，1台

38.

高亮度LED显示、监视系统

森源鸿马，定制SYH-DSP型P12.5单色屏单色屏，屏幕尺寸：1250mm×250mm、监视系统：森源鸿马，定制SYH-JSQ-21.5型，屏幕尺寸：21.5寸

39.

有线/无线公安专网接驳系统

森源鸿马定制SYH-WD200，预留2个网络接入网口，连接车内设备；

40.

空气温度调节系统

格力KFR-50GW型2匹挂机空调（具体型号及参数以格力最新品同等产品为准），制冷量：5000W，制热量：6650W，额定电压/频率：AC220V/50HZ

41.

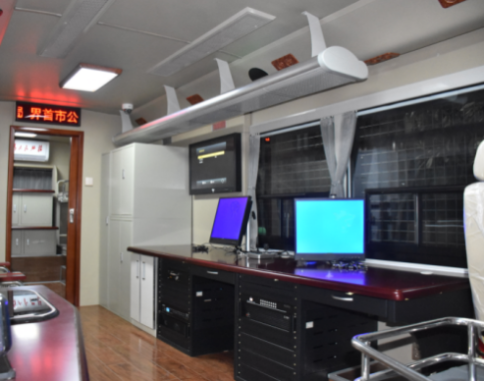

工作台、警用装备存贮柜

森源鸿马定制SYH-8GZT型工作台和SYH-8ZBG型警用装备存贮柜

42.

简易消防器材

海天MFZ/ABC3型3Kg干粉灭火器，简易消防器材

43.

警务查询系统(无线加密)

森源鸿马定制SYH-C500，内网工作系统，保障信息安全；双系统运行，支持一键切换，双卡双待

44.

室外挂大屏幕宣传系统

森源鸿马定制外挂大屏幕宣传屏，P10单色LED屏；

45.

高功率照明系统

森源鸿马，定制CYA-012J2B150型折杆灯，光源类型：LED，2*60W，云台承重：35KG，水平转角365°，垂直转角：180°
